Thermoschlagdübel m. Stahlnagel TSDL-V

Dämmstoffbefestigung


176,99 EUR
Inhalt 1 Stück
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/91/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "X9KSM3SME3VX2"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/91/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "X9KSM3SME3VX2"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6703b80b4b1d5', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('6703b80b4b1d5', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6703b80b4b1d5', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('6703b80b4b1d5', 'paypal', 'buynow', 'rect', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/91/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "X9KSM3SME3VX2"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/91/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "X9KSM3SME3VX2"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); }

Nicht lieferbar.

Artikelnummer V-TSDL-V-Stahlnagel

Technische Daten

Bezeichnung ø x L Farbe Spezialkopf Dämmstärke Neubau
TSDL-V 8 x 120 8 x 120 gelb 80
TSDL-V 8 x 140 8 x 140 grün 100
TSDL-V 8 x 160 8 x 160 weiß 120
TSDL-V 8 x 180 8 x 180 orange 140
TSDL-V 8 x 200 8 x 200 braun 160
TSDL-V 8 x 220 8 x 220 blau 180
TSDL-V 8 x 240 8 x 240 rot 200
TSDL-V 8 x 260 8 x 260 grün 220
TSDL-V 8 x 280 8 x 280 weiß 240
TSDL-V 8 x 300 8 x 300 grau 260

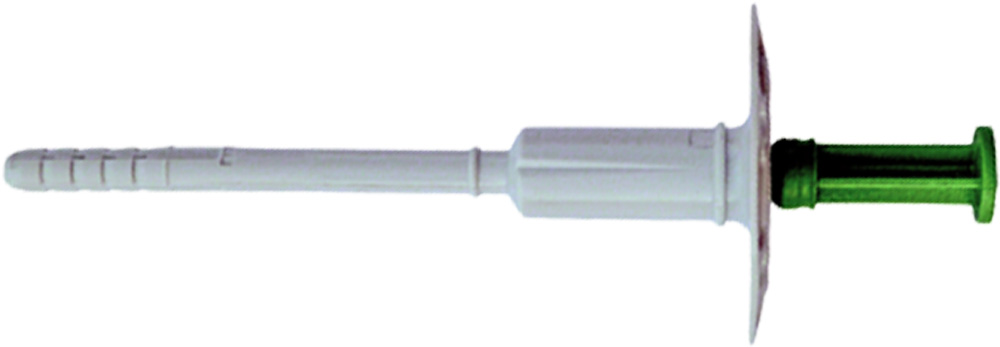

  • TSDL-V - Thermoschlagdübel mit Stahlnagel und Kunststoffkopf
  • ø Halteteller: 62 mm
  • galvanisch verzinkter Stahlnagel mit Profilierung für höhere Haltelasten
  • Nagelkopf aus Kunststoff mit Spezialabdichtung für optimealen Schutz vor Feuchtigkeit und Korrosion des Nagels
  • Wämedurchgangskoeffizient < 0,002 W/K
  • patentierter Scharnierbereich für das oberflächenbündige Setzen des Dübeltellers im Dämmstoff
  • min. Verankerungstiefe: 30 mm (Bohrloch)
  • min. Bohrtiefe : Dämmung + Putz/Kleber (Neubau +10 mm, Altbau +20 mm) + Verankerungstiefe 40 mm + 10 mm Zugabe

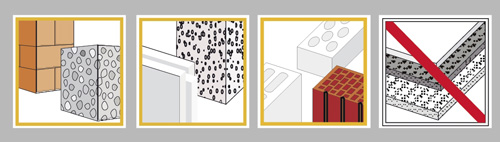

Eignung

  • Geeignet für: Beton, Kalksandvollstein, Ziegel, Leichtbetonvollblock, Hochlochziegel, Kalksandlochstein, Leichtbetonhochlochblock, Hochlochziegel
  • Auch geeignet für: Naturstein mit dichtem Gefüge, Leichtbeton Voll und Hohlblock, Porenbeton
  • Zur Befestigung von: verschiedenen Dämmstoffen, auch als Putzträger (bei WDV-Systemen) geeignet

Eigenschaften

  • Befestigungssystem bestehend aus Spreizdübel mit Halteteller (62 mm) und Spreiznagel mit farbigen Spezialkopf
  • Spezialkopf verhindert ungewollte Wärmeverluste und bildet einen zusätzlichen Korrosionsschutz
  • durch die mörtelgriffige Oberfläche eignet sich der Halteteller optimal als Putzträger
  • vormontierte Befestigungseinheiten reduzieren den Montageaufwand
  • Europäisch Technische Zulassung (ETA-12/0148) als Mehrfachbefestigung zur Verankerung von verklebten Wärmedämmverbundsystemen nach ETAG 004 für die Nutzungskategorien A/B/C
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-12/0148

Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • alte Putze sind kein Tragfähiger Untergrund

Bezeichnung ø x L Farbe Spezialkopf Dämmstärke Neubau
TSDL-V 8 x 120 8 x 120 gelb 80
TSDL-V 8 x 140 8 x 140 grün 100
TSDL-V 8 x 160 8 x 160 weiß 120
TSDL-V 8 x 180 8 x 180 orange 140
TSDL-V 8 x 200 8 x 200 braun 160
TSDL-V 8 x 220 8 x 220 blau 180
TSDL-V 8 x 240 8 x 240 rot 200
TSDL-V 8 x 260 8 x 260 grün 220
TSDL-V 8 x 280 8 x 280 weiß 240
TSDL-V 8 x 300 8 x 300 grau 260
  • TSDL-V - Thermoschlagdübel mit Stahlnagel
  • ø Halteteller: 62 mm
  • galvanisch verzinkter Stahlnagel mit Profilierung für höhere Haltelasten
  • Nagelkopf aus Kunststoff mit Spezialabdichtung für optimealen Schutz vor Feuchtigkeit und Korrosion des Nagels
  • Wämedurchgangskoeffizient < 0,002 W/K
  • patentierter Scharnierbereich für das oberflächenbündige Setzen des Dübeltellers im Dämmstoff
  • min. Verankerungstiefe: 30 mm (Bohrloch)
  • min. Bohrtiefe : Dämmung + Putz/Kleber (Neubau +10 mm, Altbau +20 mm) + Verankerungstiefe 40 mm + 10 mm Zugabe

Art.-ID 6384
Zustand Neu
Altersfreigabe Ohne Altersbeschränkung
Hersteller KEW
Herstellungsland Deutschland
Inhalt 1 Stück
Gewicht null g
Netto-Gewicht null g
