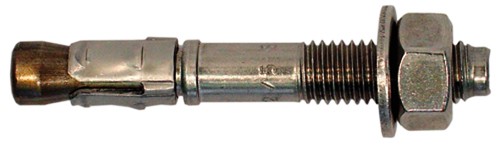

Bolzenanker S-KAH 8/10 A4 - 1 St. (VE=50)

Artikelnummer
36844/1
Hersteller
KEW
Inhalt
1 Stück

2,35

inkl. 19 % MwSt. zzgl. Versandkosten


Lieferfrist 3-5 Tage


Technische Daten

  • Dübeldurchmesser : 8 mm
  • Dübellänge : 77 mm
  • Material: nichtrostender Stahl, A4
  • Zulassung : ETA-01/0003, Option 4 für gerissenen Beton
  • max. Befestigungsstärke : 10 mm
  • min. Bohrtiefe : 65 mm
  • Verankerungstiefe : 45 mm
  • Gewinde x Läge : 8x32 mm
  • Schlüsselweite : 13
  • Unterlegscheibe : 1,6x16 mm
  • Anzahl Dübel : 1 Stück





Eignung

  • Zugelassen für: gerissenen und ungerissenen Beton C 20/25 bis C 50/60
  • Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge.
  • Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc.






Eigenschaften/Montage

  • Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage
  • hohe Tragfähigkeit bei kleinen Achs- und Randabständen
  • vielseitiger Einsatz für Mittel- und Schwerlastanwendungen







Zulässige Lasten

Zulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 45 mm.

  • gerissener Beton >= C20/25 - C50/60 = 2,0 kN
  • ungerissener Beton >= C20725 - C50/60 = 3,6 kN
  • max. Drehmoment = 18 Nm
  • min. Achsabstand = 50 mm
  • min. Randabstand = 50 mm
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0173

Technische Daten

  • Dübeldurchmesser : 8 mm
  • Dübellänge : 77 mm
  • Material: nichtrostender Stahl, A4
  • Zulassung : ETA-01/0003, Option 4 für gerissenen Beton
  • max. Befestigungsstärke : 10 mm
  • min. Bohrtiefe : 65 mm
  • Verankerungstiefe : 45 mm
  • Gewinde x Läge : 8x32 mm
  • Schlüsselweite : 13
  • Unterlegscheibe : 1,6x16 mm
  • Anzahl Dübel : 1 Stück
