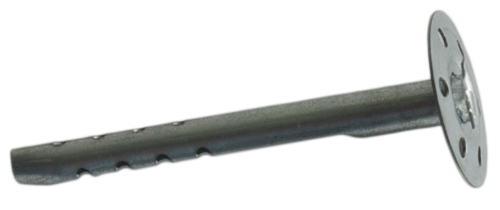

Metall-Dämmstoffhalter MDSH

Dämmstoffhalter


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-MDSH

Technische Daten

Bezeichnung ø Dübel Dübellänge min. Bohrtiefe min. Verankerung max. Dämmstärke
MSDH 30 8 90 100 50 40
MSDH 60 8 110 120 50 60
MSDH 90 8 140 150 50 90
MSDH 120 8 170 180 50 120
MSDH 150 8 200 210 50 150



  • Material: sendzimirverzinktes Stahlblech
  • Durchmesser Halteteller: 35 mm
  • max Dämmstärke: Dicke Dämmstoff mm
  • min. Verankerungstiefe: im Bohrloch mm
  • min. Bohrtiefe: Dämmung+Putz+Bohrloch mm

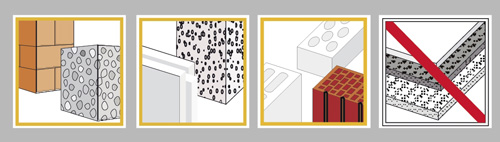

Eignung

  • Geeignet für: Beton, Naturstein, Vollsteine, Lochsteine, Hohlblocksteine, Gasbetong
  • Zur Befestigung von: druckfester Dämmstoffen sowie weichen Dämmstoffen in Verbindung mit der Metall-Dämmscheibe KEW MDSB geeignet.

Eigenschaften

  • Befestigungssystem bestehend aus Spannhülse mit verbörteltem Halteteller (35 mm)
  • Spannhülse verankert sicher an der Wandung des Bohrloches
  • Ausknicksicherheit ist beim Einschlagen durch Profilierung der Spannhülse gegeben
  • feuerbeständige Befestigung bis F 120 - AB nach DIN 4102
  • Kombination mit der Matall-Dämmscheibe KEW MDSB

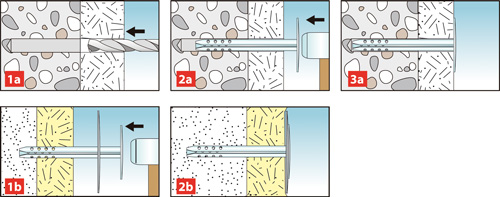

Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • alte Putze sind kein Tragfähiger Untergrund
