Rahmendübel m. Torxschraube RD TX

KEW RD TX - einfache Spreizzone


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-102993

Technische Daten

Beschreibung D L1 L2 T1 B1 Bit St./VE
RD 8x60/20 TX 8 60 70 40 20 T30 50
RD 8x80/40 TX 8 80 90 40 40 T30 50
RD 8x100/60 TX 8 100 110 40 60 T30 50
RD 8x120/80 TX 8 120 130 40 80 T30 50
RD 8x140/100 TX 8 140 150 40 100 T30 50
RD 10x60/10 TX 10 60 70 50 10 T40 50
RD 10x80/30 TX 10 80 90 50 30 T40 50
RD 10x100/50 TX 10 100 110 50 50 T40 50
RD 10x120/70 TX 10 120 130 50 70 T40 50
RD 10x140/90 TX 10 140 150 50 90 T40 50
RD 10x160/110 TX 10 160 170 50 110 T40 50
RD 10x180/130 TX 10 180 190 50 130 T40 50
RD 10x200/150 TX 10 200 210 50 150 T40 50
RD 10x230/180 TX 10 230 240 50 180 T40 50
RD 10x260/210 TX 10 260 270 50 210 T40 50

D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke

  • RD TX - Rahmendübel mit Senkkopf-Torxschraube
  • Material: hochwertiges NYLON
  • Schraube: galv. verzinkte Spezialdübelschraube mit Torx- Aufnahme (T30/T40)
  • Abmessungen ø8x60 bis ø8x140 haben keine ETA-Zulassung
  • Anzahl je VE: 50 Dübel + 50 Schrauben

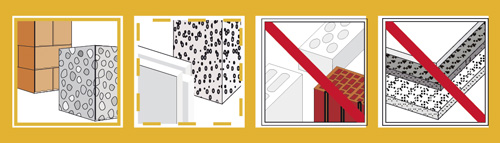

Eignung

  • Geeignet für: Beton, Naturstein, Kalksandvollstein, Ziegelvollstein, Vollklinker
  • Zur Befestigung von: Fassaden- und Dachunterkonstruktionen aus Holz und Metall, Tore, Türen, Feuerschutztüren usw.


Eigenschaften

  • Befestigungssystem, bestehend aus einem Langschaftspreizdübel und einer Spezialdübelschraube
  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • die Spezialschraube mit Sekkopf und integriertem T40 Torxantrieb
  • Europäisch Technische Zulassung (ETA-08/0191) und bauaufsichtliche zugelassen (Z-21.2-1754) als Mehrfachbefestigung für Fassadenverkleidungen
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0191

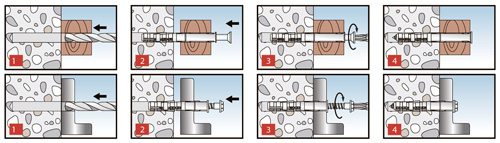

Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • Der Rahmendübel darf nur in der Durchsteckmontage verwendet werden. Das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein.


Technische Daten

Bezeichnung

ø Dübel

ø Bohrer

Dübel-

länge

min.

Bohrtiefe

min. Verankerungs-

tiefe

max. Befestigungs-

stärke

Bit St./VE
RD 8x60/20 TX 8 60 70 40 20 T30 50
RD 8x80/40 TX 8 80 90 40 40 T30 50
RD 8x100/60 TX 8 100 110 40 60 T30 50
RD 8x120/80 TX 8 120 130 40 80 T30 50
RD 8x140/100 TX 8 140 150 40 100 T30 50
RD 10x60/10 TX 10 60 70 50 10 T40 50
RD 10x80/30 TX 10 80 90 50 30 T40 50
RD 10x100/50 TX 10 100 110 50 50 T40 50
RD 10x120/70 TX 10 120 130 50 70 T40 50
RD 10x140/90 TX 10 140 150 50 90 T40 50
RD 10x160/110 TX 10 160 170 50 110 T40 50
RD 10x180/130 TX 10 180 190 50 130 T40 50
RD 10x200/150 TX 10 200 210 50 150 T40 50
RD 10x230/180 TX 10 230 240 50 180 T40 50
RD 10x260/210 TX 10 260 270 50 210 T40 50




  • RD TX - Rahmendübel mit Senkkopf-Torxschraube
  • Material: hochwertiges NYLON
  • Schraube: galv. verzinkte Spezialdübelschraube mit Torx- Aufnahme (T30/T40)
  • Anzahl je VE: 50 Dübel + 50 Schrauben
