Rahmendübel m. Sechkantschraube m. Scheibe RDD SKS

KEW RDD SKS - doppelte Speizzone


93,99 EUR
Inhalt 1 Karton
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/80/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AQskFfw2hoc32dEw1UZMH2XAF1lmq5u1w1JJmTWUA26_aNUvMLaBdMz4eV17BSMEQbvjJB72d9BB7_fv"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMDI5NWZmNGVlMWMyN2E3MzlkZTQzMzUyOGZhNmFkMzVmMzdkNzNlYjYxNzVkZDAxZDcxY2EwMjJkNzQ4NzNmY3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjNUMTA6MjI6MjkuMjA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBGZG9DTHJkNFltTmwyYWg4ZUQzdC1XQzhTYXE1ZHFqbVRNM0F4Q1FDS2hTbmlVLXNwQVV2ZVpFTDlJbV8zbFdoZ1pIb3Y2Ul9zQ0lmVHQ2RzF6RFVjWWdUSDd3In19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AQskFfw2hoc32dEw1UZMH2XAF1lmq5u1w1JJmTWUA26_aNUvMLaBdMz4eV17BSMEQbvjJB72d9BB7_fv"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMDI5NWZmNGVlMWMyN2E3MzlkZTQzMzUyOGZhNmFkMzVmMzdkNzNlYjYxNzVkZDAxZDcxY2EwMjJkNzQ4NzNmY3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjNUMTA6MjI6MjkuMjA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBGZG9DTHJkNFltTmwyYWg4ZUQzdC1XQzhTYXE1ZHFqbVRNM0F4Q1FDS2hTbmlVLXNwQVV2ZVpFTDlJbV8zbFdoZ1pIb3Y2Ul9zQ0lmVHQ2RzF6RFVjWWdUSDd3In19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('65d87cd5920e1', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('65d87cd5920e1', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('65d87cd5920e1', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('65d87cd5920e1', 'paypal', 'buynow', 'rect', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/5bljt22wusd2/plugin/80/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AQskFfw2hoc32dEw1UZMH2XAF1lmq5u1w1JJmTWUA26_aNUvMLaBdMz4eV17BSMEQbvjJB72d9BB7_fv"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMDI5NWZmNGVlMWMyN2E3MzlkZTQzMzUyOGZhNmFkMzVmMzdkNzNlYjYxNzVkZDAxZDcxY2EwMjJkNzQ4NzNmY3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjNUMTA6MjI6MjkuMjA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBGZG9DTHJkNFltTmwyYWg4ZUQzdC1XQzhTYXE1ZHFqbVRNM0F4Q1FDS2hTbmlVLXNwQVV2ZVpFTDlJbV8zbFdoZ1pIb3Y2Ul9zQ0lmVHQ2RzF6RFVjWWdUSDd3In19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AQskFfw2hoc32dEw1UZMH2XAF1lmq5u1w1JJmTWUA26_aNUvMLaBdMz4eV17BSMEQbvjJB72d9BB7_fv"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMDI5NWZmNGVlMWMyN2E3MzlkZTQzMzUyOGZhNmFkMzVmMzdkNzNlYjYxNzVkZDAxZDcxY2EwMjJkNzQ4NzNmY3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjNUMTA6MjI6MjkuMjA2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBGZG9DTHJkNFltTmwyYWg4ZUQzdC1XQzhTYXE1ZHFqbVRNM0F4Q1FDS2hTbmlVLXNwQVV2ZVpFTDlJbV8zbFdoZ1pIb3Y2Ul9zQ0lmVHQ2RzF6RFVjWWdUSDd3In19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }

Lieferfrist 1-3 Tage

Artikelnummer 36306

Technische Daten

Bezeichnung D L1 L2 T1 B1 SW/Bit St/VE
RDD 10x100/20 SKS 10 100 110 80 20 SW13/T40 50
RDD 10x120/40 SKS 10 120 130 80 40 SW13/T40 50
RDD 10x140/60 SKS 10 140 150 80 60 SW13/T40 50
RDD 10x160/80 SKS 10 160 170 80 80 SW13/T40 50
RDD 10x180/100 SKS 10 180 190 80 100 SW13/T40 50
RDD 10x200/120 SKS 10 200 210 80 120 SW13/T40 50
RDD 10x230/150 SKS 10 230 240 80 150 SW13/T40 50

D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke

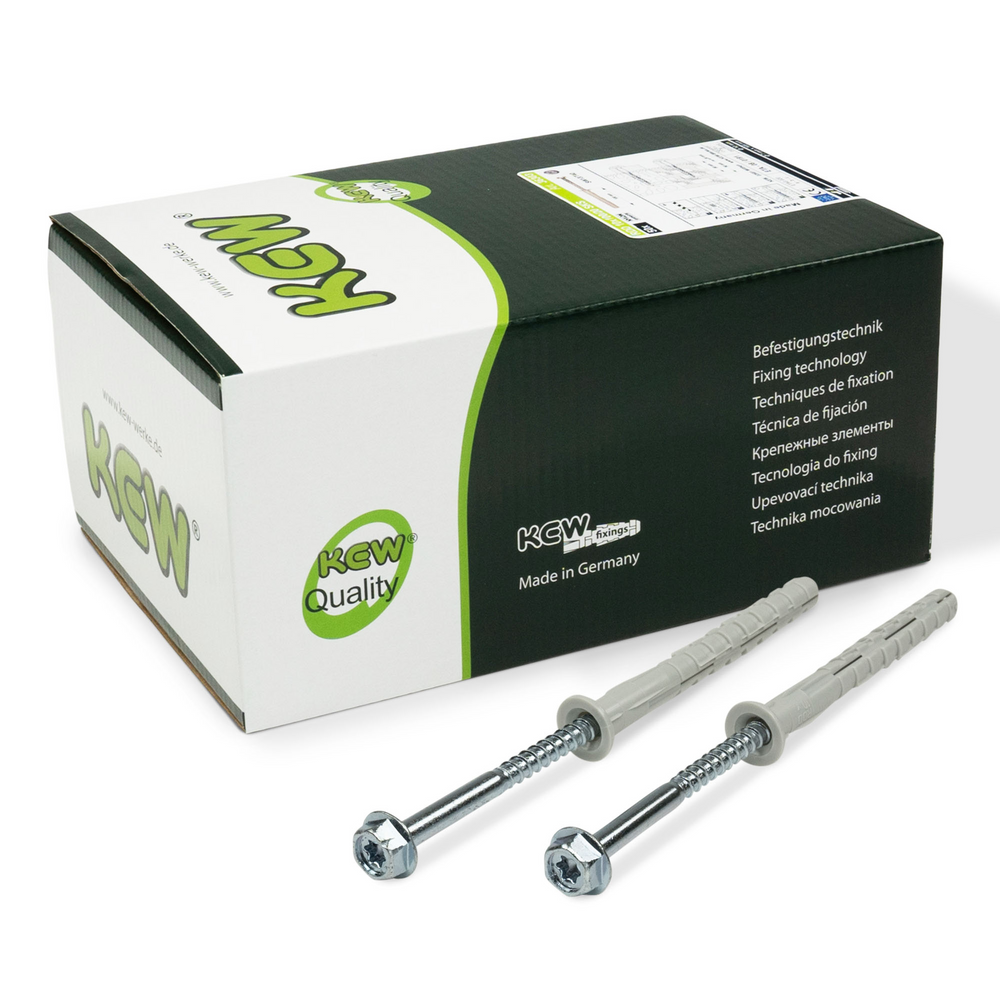

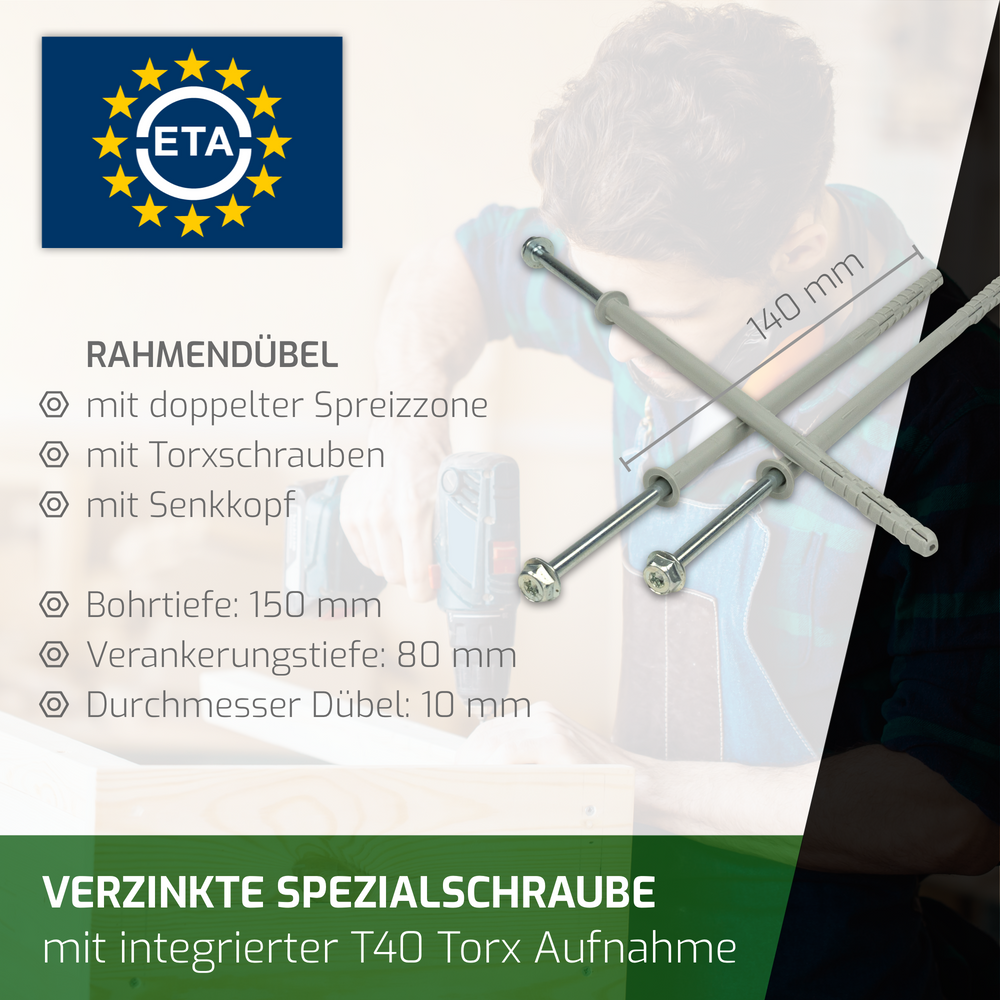

  • RDD SKS - Rahmendübel doppelter Spreizzone mit Sechskantschraube und angepresster Scheibe
  • Material: hochwertiges NYLON
  • Schraube : galv. verzinkte Sechkant-Spezialdübelschraube mit angeformter Scheibe und integrierter Torx- Aufnahme
  • SW/Bit : SW13/T40
  • Anzahl je VE: 50 Dübel + 50 Schrauben


Eignung

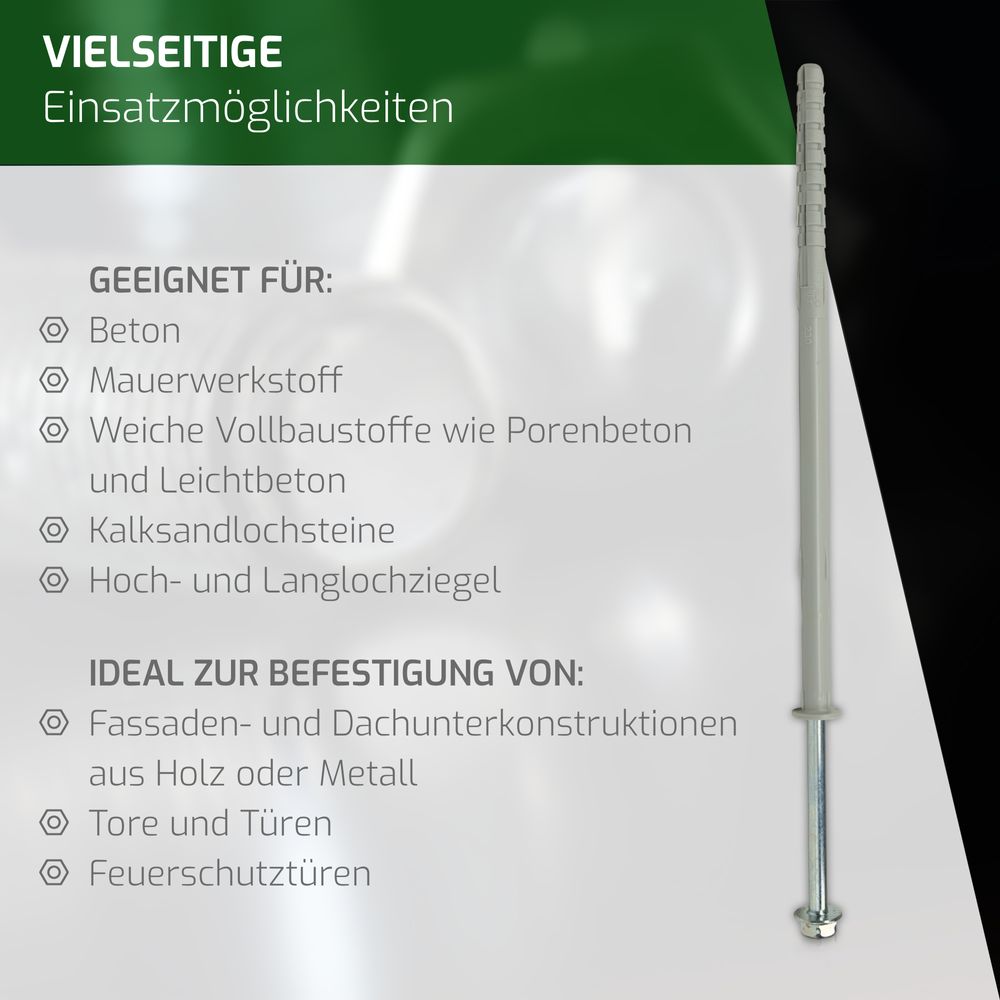

  • Geeignet für: Beton, Mauerwerkstoffe, weiche Vollbaustoffe wie Porenbeton und Leichtbeton, Kalksandlochsteine, Hoch- und Langlochziegel
  • Zur Befestigung von: Fassaden- und Dachunterkonstruktionen aus Holz und Metall, Tore, Türen, Feuerschutztüren usw.


Eigenschaften

  • Befestigungssystem, bestehend aus einem Langschaftspreizdübel mit verlängerter Spreizzone und einer Spezialdübelschraube
  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • die Spezialschraube hat einen Sechskantkopf mit angepresster U-Scheibe und integriertem T40 Torxantrieb zur Befestigung von Metallkonstruktionen
  • Europäisch Technische Zulassung (ETA-08/0191)
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0191


Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • Der Rahmendübel darf nur in der Durchsteckmontage verwendet werden. Das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein.

Bezeichnung

ø Dübel

ø Bohrer

Dübel-

länge

min.

Bohrtiefe

min. Verankerungs-

tiefe

max. Befestigungs-

stärke

SW/Bit St./VE
RDD 10x80/10 SKS 10 80 90 70 10 SW13/T40 50
RDD 10x100/20 SKS 10 100 110 80 20 SW13/T40 50
RDD 10x120/40 SKS 10 120 130 80 40 SW13/T40 50
RDD 10x140/60 SKS 10 140 150 80 60 SW13/T40 50
RDD 10x160/80 SKS 10 160 170 80 80 SW13/T40 50
RDD 10x180/100 SKS 10 180 190 80 100 SW13/T40 50
RDD 10x200/120 SKS 10 200 210 80 120 SW13/T40 50
RDD 10x230/150 SKS 10 230 240 80 150 SW13/T40 50

Art.-ID 6064
Zustand Neu
Altersfreigabe Ohne Altersbeschränkung
Hersteller KEW
Herstellungsland Deutschland
Inhalt 1 Karton
Gewicht 2950 g
Netto-Gewicht 2655 g
