Rahmendübel m. Sechkantschraube m. Scheibe RD SKS

KEW RD SKS - einfache Spreizzone


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-103009

Technische Daten

Bezeichnung D L1 L2 T1 B1 SW/Bit St./VE
RD 10x60/10 SKS 10 60 70 50 10 SW13/T40 50
RD 10x80/30 SKS 10 80 90 50 30 SW13/T40 50
RD 10x100/50 SKS 10 100 110 50 50 SW13/T40 50
RD 10x120/70 SKS 10 120 130 50 70 SW13/T40 50
RD 10x140/90 SKS 10 140 150 50 90 SW13/T40 50
RD 10x160/110 SKS 10 160 170 50 110 SW13/T40 50
RD 10x180/130 SKS 10 180 190 50 130 SW13/T40 50

D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke

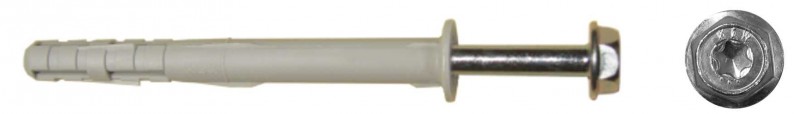

  • RD SKS - Rahmendübel mit Sechskantschraube und angepresster Scheibe
  • Material: hochwertiges NYLON
  • Schraube : galv. verzinkte Sechkant-Spezialdübelschraube mit angeformter Scheibe und integrierter Torx- Aufnahme
  • SW/Bit : SW13/T40
  • Anzahl je VE: 50 Dübel + 50 Schrauben



Eignung

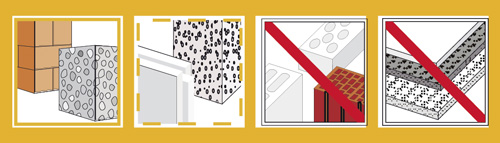

  • Geeignet für: Beton, Naturstein, Kalksandvollstein, Ziegelvollstein, Vollklinker
  • Zur Befestigung von: Fassaden- und Dachunterkonstruktionen aus Holz und Metall, Tore, Türen, Feuerschutztüren usw.











Eigenschaften

  • Befestigungssystem, bestehend aus einem Langschaftspreizdübel und einer Spezialdübelschraube
  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • die Spezialschraube hat einen Sechskantkopf mit angepresster U-Scheibe und integriertem T40 Torxantrieb zur Befestigung von Metallkonstruktionen
  • System ist vormontiert, wodurch sich der Montageaufwand enorm reduziert
  • Europäisch Technische Zulassung (ETA-08/0191) und bauaufsichtliche zugelassen (Z-21.2-1754) als Mehrfachbefestigung für Fassadenverkleidungen
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0191







Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen

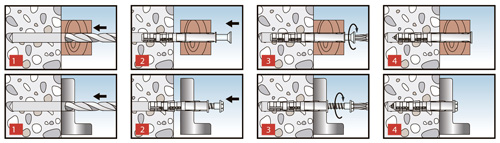

  • Der Rahmendübel darf nur in der Durchsteckmontage verwendet werden. Das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein





Technische Daten

Bezeichnung

ø Dübel

ø Bohrer

Dübel-

länge

min.

Bohrtiefe

min. Verankerungs-

tiefe

max. Befestigungs-

stärke

SW/Bit St./VE
RD 10x60/10 SKS 10 60 70 50 10 SW13/T40 50
RD 10x80/30 SKS 10 80 90 50 30 SW13/T40 50
RD 10x100/50 SKS 10 100 110 50 50 SW13/T40 50
RD 10x120/70 SKS 10 120 130 50 70 SW13/T40 50
RD 10x140/90 SKS 10 140 150 50 90 SW13/T40 50
RD 10x160/110 SKS 10 160 170 50 110 SW13/T40 50
RD 10x180/130 SKS 10 180 190 50 130 SW13/T40 50
  • RD SKS - Rahmendübel mit Sechskantschraube und angepresster Scheibe
  • Material: hochwertiges NYLON
  • Schraube : galv. verzinkte Sechkant-Spezialdübelschraube mit angeformter Scheibe und integrierter Torx- Aufnahme
  • SW/Bit : SW13/T40
  • Anzahl je VE: 50 Dübel + 50 Schrauben
