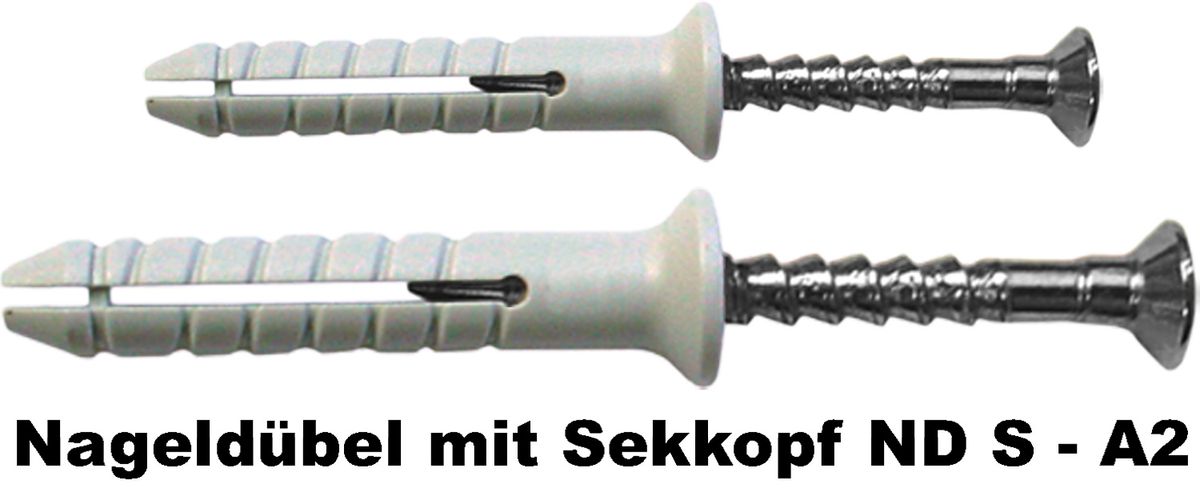

Nageldübel mit Senkkopf ND S - A2

Nagelschraube aus nichtrostendem Stahl A2


25,00 EUR
Inhalt 50 Stück
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:

Lieferfrist 3-5 Tage

Artikelnummer 36712

Technische Daten

Bezeichnung D L1 L2 T1 B1
ND 6x40 S 6 40 50 30 10
ND 6x60 S 6 60 70 30 30
ND 8x60 S 8 60 70 40 20
ND 8x80 S 8 80 90 40 40



D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke

  • ND S - Nageldübel mit Senkkopf und vormontierter
  • Nagelschraube aus nichtrostendem Stahl A2






Eignung


    • Geeignet für: Beton, Vollsteine, eingeschränkt für Gasbeton, Loch- und Hohlblocksteine
    • Zur Befestigung von: Wandanschluss- und Putz-Profilen, Sockelleisten, Folien, Blechen, Kanthölzern, Kabel- und Rohrschellen, Verkleidungen, Unterkonstruktionen aus Holz und Metall







      Eigenschaften


      • zeitsparendes Befestigungssystem, bestehend aus einem Spreizdübel und einer Nagelschraube
      • System ist vormontiert, das heißt die Nagelschraube steckt fest im Dübel
      • Nagelschraube wird nicht eingeschraubt, nur eingeschlagen
      • Einschlagsperre verhindert vorzeitiges Aufspreizen
      • Demontage von Dübel und befestigtem Gegenstand erfolgt
        durch einfaches Herausdrehen der Nagelschraube aus dem Dübel





        Verarbeitungshinweise


        Der Nageldübel darf nur in der Durchsteckmontage verwendet werden, das heißt das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein. Die Dübellänge ist so zu wählen, dass bei Befestigungen in Loch- und Hohlkammersteinen mindestens ein Steinsteg von der Dübelspreizzone erfasst wird.








        Auszugswerte in kN







        Die angegebenen Werte sind Bruchkräfte. Sie gelten für allgemeine Befestigungen und voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Tragfähigkeitsmindernd wirken nicht berücksichtigter Putz, Isolierung oder nichttragendes Mauerwerk, sowie zu nahes Setzen der Dübel an Mauerfugen oder -kanten. Ein entsprechenden Sicherheitsbeiwert ist zu beachten.

        Bezeichnung D L1 L2 T1 B1
        ND 6x40 S 6 40 50 30 10
        ND 6x60 S 6 60 70 30 30
        ND 8x60 S 8 60 70 40 20
        ND 8x80 S 8 80 90 40 40



        D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke

        Art.-ID 6117
        Zustand Neu
        Altersfreigabe Ohne Altersbeschränkung
        Hersteller KEW
        Herstellungsland Deutschland
        Inhalt 50 Stück
        Gewicht 525 g
        Netto-Gewicht 475 g
