Nageldübel mit Pilzkopf ND P

Schlagdübel mit Pilzkopf


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-103561

Technische Daten

Bezeichnung D L1 L2 T1 B1
ND 6x35 P 6 35 45 30 3
ND 6x40 P 6 40 45 30 8
ND 6x50 P 6 50 60 30 18
ND 6x60 P 6 60 70 30 28
ND 8x40 P 8 40 50 35 3

D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke


  • ND P - Nageldübel mit Pilzkopf und vormontierter galv. verzinkter Nagelschraube
  • Material: hochwertiges NYLON






Eignung

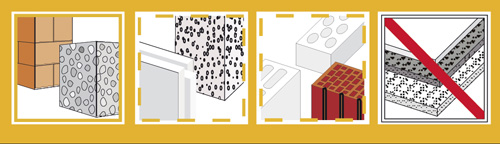

    • Geeignet für: Beton, Vollsteine, eingeschränkt für Gasbeton, Loch- und Hohlblocksteine
    • Zur Befestigung von: Wandanschluss- und Putz-Profilen, Sockelleisten, Folien, Blechen, Kanthölzern, Kabel- und Rohrschellen, Verkleidungen, Unterkonstruktionen aus Holz und Metall


    Eigenschaften


    • zeitsparendes Befestigungssystem, bestehend aus einem Spreizdübel und einer Nagelschraube
    • System ist vormontiert, das heißt die Nagelschraube steckt fest im Dübel
    • Nagelschraube wird nicht eingeschraubt, nur eingeschlagen
    • Einschlagsperre verhindert vorzeitiges Aufspreizen
    • Demontage von Dübel und befestigtem Gegenstand erfolgt
      durch einfaches Herausdrehen der Nagelschraube aus dem Dübel





      Verarbeitungshinweise


      Der Nageldübel darf nur in der Durchsteckmontage verwendet werden, das heißt das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein. Die Dübellänge ist so zu wählen, dass bei Befestigungen in Loch- und Hohlkammersteinen mindestens ein Steinsteg von der Dübelspreizzone erfasst wird.

      Bezeichnung D L1 L2 T1 B1
      ND 6x35 P 6 35 45 30 3
      ND 6x40 P 6 40 45 30 8
      ND 6x50 P 6 50 60 30 18
      ND 6x60 P 6 60 70 30 28
      ND 8x40 P 8 40 50 35 3

      D = ø Dübel/Bohrer, L1 = Dübellänge, L2 = min. Bohrtiefe, T1 = min. Verankerungstiefe, B1 = max. Befestigungsstärke


      • ND P - Nageldübel mit Pilzkopf und vormontierter galv. verzinkter Nagelschraube
      • Material: hochwertiges NYLON
