Fensterrahmendübel m. Universalkopf FRD U

Für alle Fensterarten geeignet


23,00 EUR
Inhalt 1 Stück
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:

Lieferfrist 1-3 Tage

Artikelnummer V-FRD-U

Technische Daten

Bezeichnung ø / L Bohrtiefe max. Bef. stärke ø Kopf
FRD U 10 x 52 ø10 x 52 70 22 13
FRD U 10 x 72 ø10 x 72 90 42 13
FRD U 10 x 92 ø10 x 92 110 62 13
FRD U 10 x 112 ø10 x 112 130 82 13
FRD U 10 x 132 ø10 x 132 150 102 13
FRD U 10 x 152 ø10 x 152 170 122 13
FRD U 10 x 182 ø10 x 182 200 152 13
FRD U 10 x 202 ø10 x 202 220 172 13

Eignung

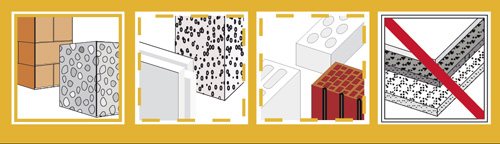

  • Geeignet für: Beton, Vollsteine, Lochsteine, Hohlblocksteine, Leichtbeton und Naturstein, eingeschränkt für Gasbeton
  • Zur Befestigung von: Fenster- und Türrahmen aus Holz, Kunststoff oder Metall, Feuerschutztüren, Kanthölzern

Eigenschaften

  • Ganzmetall-Hülsendübel für hohe Querkraftbeanspruchung und freitragende Abstandsmontage
  • wahlweise mit Universalsenkkopf (FRD U), Linsenkopf (FRD L) oder Linsenkopf mit angepresster Scheibe (FRD K)
  • FRD U für Holzprofile und starkwandige Hohlprofile
  • FRD L / FRD K für Hohlprofile aus Kunststoff und Metall
  • mit Auflagenasen für optimale Arretierung in Hohlprofilen
  • Spreizkonus ist gegen Herausfallen aus der Dübelhülse und gegen Mitdrehen gesichert

Verarbeitungshinweise

Der Fensterrahmendübel darf nur in der Durchsteckmontage verwendet werden, das heißt das zu befestigende Bauteil darf nicht zwischen Schraubenkopf und Dübelrand angeordnet sein. Die Dübellänge ist so zu wählen, dass bei Befestigungen in Loch- und Hohlkammersteinen mindestens ein Hohlkammersteg von der Dübelspreizzone erfasst wird.
Das maximale Anzugsmoment beträgt 5 Nm. Es wird empfohlen, bei Lochbaustoffen im Drehgang zu bohren.


Auszugswerte in kN


Die angegebenen Werte sind Bruchkräfte. Sie gelten für allgemeine Befestigungen und voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Tragfähigkeitsmindernd wirken nicht berücksichtigter Putz, Isolierung oder nichttragendes Mauerwerk, sowie zu nahes Setzen der Dübel an Mauerfugen oder -kanten. Ein entsprechenden Sicherheitsbeiwert ist zu beachten.

Bezeichnung ø / L Bohrtiefe max. Bef. stärke ø Kopf
FRD U 10 x 52 ø10 x 52 70 22 13
FRD U 10 x 72 ø10 x 72 90 42 13
FRD U 10 x 92 ø10 x 92 110 62 13
FRD U 10 x 112 ø10 x 112 130 82 13
FRD U 10 x 132 ø10 x 132 150 102 13
FRD U 10 x 152 ø10 x 152 170 122 13
FRD U 10 x 182 ø10 x 182 200 152 13
FRD U 10 x 202 ø10 x 202 220 172 13

Art.-ID 6341
Zustand Neu
Altersfreigabe Ohne Altersbeschränkung
Hersteller KEW
Herstellungsland Deutschland
Inhalt 1 Stück
