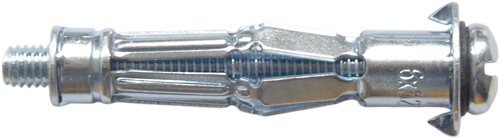

Metallhohlraumdübel MHD

Hohe Festigkeit in allen Plattenbaustoffen


10,00 EUR
Inhalt 1 Stück
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:

Lieferfrist 1-3 Tage

Artikelnummer V-MHD

Technische Daten

Bezeichnung ø x L Plattenstärke min. Hohlraumtiefe Schraube
MHD 4 x 6 ø8 x 22 - 6 25 M4 x 30
MHD 4 x 12 ø8 x 32 3 - 12 36 M4 x 39
MHD 4 x 24 ø8 x 46 14 - 24 36 M4 x 52
MHD 4 x 38 ø8 x 60 32 - 38 31 M4 x 65
MHD 5 x 12 ø10 x 37 6 - 12 39 M5 x 45
MHD 5 x 16 ø10 x 52 3 - 16 55 M5 x 58
MHD 5 x 24 ø10 x 65 14 - 24 57 M5 x 71
MHD 5 x 38 ø10 x 80 27 - 38 61 M5 x 88
MHD 6 x 13 ø12 x 37 6 - 13 39 M6 x 45
MHD 6 x 16 ø12 x 52 3 - 16 55 M6 x 58
MHD 6 x 24 ø12 x 65 14 - 24 57 M6 x 71
MHD 6 x 38 ø12 x 80 27 - 38 61 M6 x 88
MHD 8 x 16 ø13 x 55 3 - 16 55 M8 x 65
MHD 8 x 32 ø13 x 68 14 - 32 57 M8 x 75

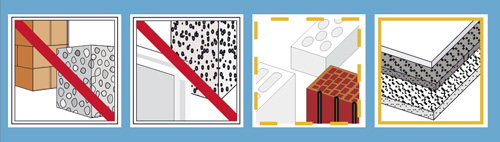

Eignung

    Geeignet für: Platten, Tafeln und für Hohlmauerwerk und Hohldecken mit großen Kammern, eingeschränkt für Lochbaustoffe

    Zur Befestigung von: Bildern, Lampen, Sockelleisten, Schlüsselkästchen, Wandregalen, Hängeschränken, Handtuchhaltern, Gardinenschienen


    Eigenschaften

      • Mehrfach geteilter Dübel mit vormontierter metrischer Schraube
      • leichte Montage mit Schraubendreher oder Montagezange
      • die aufspreizenden Stützelemente garantieren eine große Auflagefläche hinter der Platte und optimale Haltewerte
      • die Schraube ist ohne Verlust der Haltekraft des Dübels an der Platte wieder lösbar
      • nach der Version mit metrischer Schraube auch mit Rundhaken, Winkelhaken und Ösenschraube lieferbar

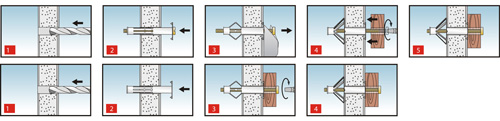

        Verarbeitungshinweise

        Bei der Montage mit Schraubendreher oder Akkuschrauber ist die Montage abgeschlossen, wenn die Schraube spürbar fest angezogen werden kann. In Leichtbauplatten im Drehgang und mit Metallbohrern bohren.


        Auszugswerte in kN

        Die angegebenen Werte sind Bruchkräfte. Sie gelten für allgemeine Befestigungen und voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Ein entsprechender Sicherheitswert ist zu beachten.

        Bezeichnung ø x L Plattenstärke min. Hohlraumtiefe Schraube
        MHD 4 x 6 ø8 x 22 - 6 25 M4 x 30
        MHD 4 x 12 ø8 x 32 3 - 12 36 M4 x 39
        MHD 4 x 24 ø8 x 46 14 - 24 36 M4 x 52
        MHD 4 x 38 ø8 x 60 32 - 38 31 M4 x 65
        MHD 5 x 12 ø10 x 37 6 - 12 39 M5 x 45
        MHD 5 x 16 ø10 x 52 3 - 16 55 M5 x 58
        MHD 5 x 24 ø10 x 65 14 - 24 57 M5 x 71
        MHD 5 x 38 ø10 x 80 27 - 38 61 M5 x 88
        MHD 6 x 13 ø12 x 37 6 - 13 39 M6 x 45
        MHD 6 x 16 ø12 x 52 3 - 16 55 M6 x 58
        MHD 6 x 24 ø12 x 65 14 - 24 57 M6 x 71
        MHD 6 x 38 ø12 x 80 27 - 38 61 M6 x 88
        MHD 8 x 16 ø13 x 55 3 - 16 55 M8 x 65
        MHD 8 x 32 ø13 x 68 14 - 32 57 M8 x 75

        Art.-ID 6342
        Zustand Neu
        Altersfreigabe Ohne Altersbeschränkung
        Hersteller KEW
        Herstellungsland Deutschland
        Inhalt 1 Stück
        Gewicht null g
        Netto-Gewicht null g
