GD Gerüstdübel

KEW Gerüstdübel Nylon


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-103663

Technische Daten

Bezeichnung ø Länge Bohrtiefe min. Verankerungstiefe

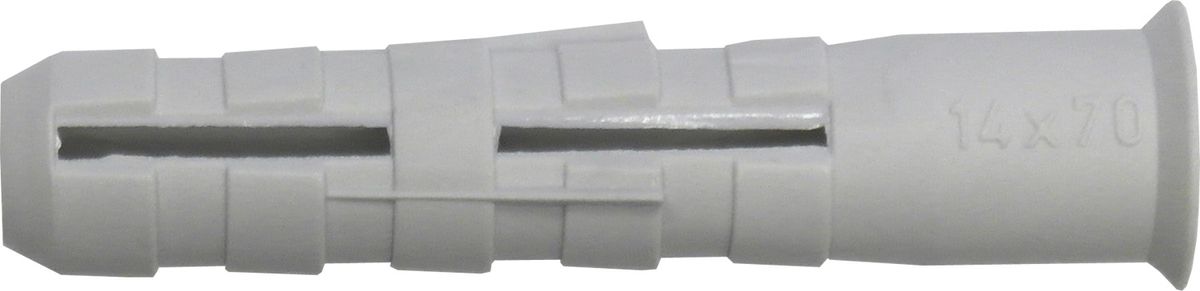

GD 14x70 14 70 85 70

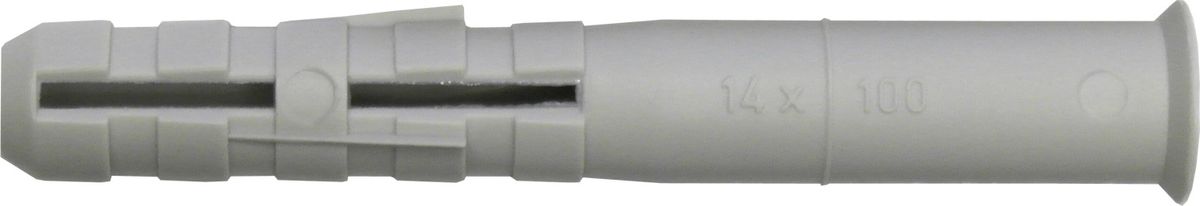

GD 14x100 14 100 85 70

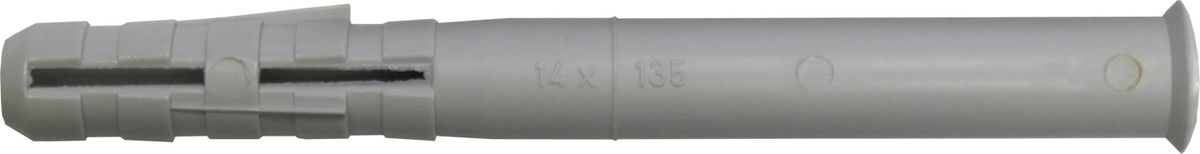

GD 14x135 14 135 85 70










Eignung

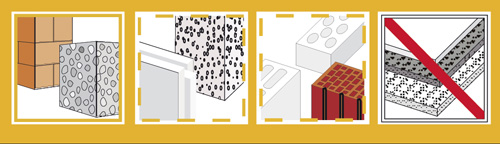

    Geeignet für: Beton, Naturstein, Vollsteine, eingeschränkt für Lochsteine, Hohl- blocksteine, Gasbeton

    Zur Befestigung von: Stand-Gerüsten, Rankgerüsten, Spannseilen, Sicherheitsgeschirren








      Eigenschaften


        • Befestigungssystem mit Langschaftspreizdübel und Spezialösenschraube
        • optimale Überbrückung von Putz- und Dämmschichten
        • Drehsicherungen am Dübel verhindern ein Mitdrehen des Dübels auch unter ungünstigen Bedingungen
        • Gerüststopfen für den optimalen Abschluss, Lamellen dichten den Untergrund nach Gebrauch des Dübels gegen eindringende Feuchtigkeit ab





          Verarbeitungshinweise


          Bei der Verarbeitung von Gerüstbefestigungen sind die Vorschriften der DIN 4420, bzw. das „Merkblatt für das Anbringen von Dübeln zur Verankerung von Fassadengerüsten“ der Berufsgenossenschaft zu beachten. Die maximale Tragfähigkeit kann nur erreicht werden, wenn das Bohrloch ausgeblasen oder ausgebürstet wird und die Bohrlochabmessungen den Herstellerangaben entsprechen.








          Auszugswerte in kN







          Die angegebenen Werte sind empfohlene Lasten in dem jeweiligen Baustoff. Sie gelten für voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Tragfähigkeitsmindernd wirken nicht berücksichtigter Putz, Isolierung oder nichttragendes Mauerwerk (diese gelten nicht als Verankerungsgrund), sowie zu nahes Setzen der Dübel an Mauerfugen oder -kanten.

          Bezeichnung ø Länge Bohrtiefe min. Verankerungstiefe
          GD 14x70 14 70 85 70
          GD 14x100 14 100 85 70
          GD 14x135 14 135 85 70
