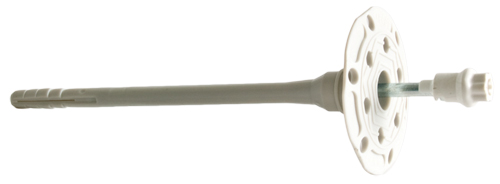

Thermoschraubdübel mit Stahlschraube TSBD

Dämmstoffbefestigung


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-TSBD-Schraube

Technische Daten

Bezeichnung ø x L Farbe Spezialkopf Dämmstärke Neubau
TSBD 8 x 100 8 x 100 beige 60
TSBD 8 x 120 8 x 120 gelb 80
TSBD 8 x 140 8 x 140 grün 100
TSBD 8 x 160 8 x 160 weiß 120
TSBD 8 x 180 8 x 180 orange 140
TSBD 8 x 200 8 x 200 braun 160
TSBD 8 x 220 8 x 220 blau 180
TSBD 8 x 240 8 x 240 rot 200
TSBD 8 x 260 8 x 260 grün 220
TSBD 8 x 280 8 x 280 weiß 240
TSBD 8 x 300 8 x 300 grau 260
  • TSBD - Thermoschschraubdübel
  • Durchmesser Halteteller : 62 mm
  • galvanisch verzinkter Schraube mit Kunststoff-Spezialkopf
  • min. Verankerungstiefe : 30 mm (Bohrloch)
  • min. Bohrtiefe : Dämmung + Putz/Kleber (Neubau +10 mm, Altbau +20 mm) + Verankerungstiefe 40 mm + 10 mm Zugabe

Eignung

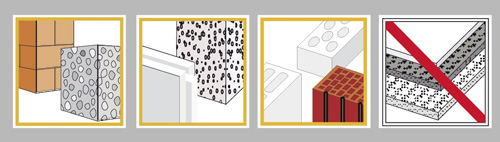

  • Geeignet für: Beton, Naturstein (mit dichtem Gefüge) , Vollsteine und Lochsteine (Nutzungskategorien A/B/C/D/E)
  • Zur Befestigung von: verschiedenen Dämmstoffen z.B. in außenseitigen Wärmedämmverbundsystemen (WDVS) geeignet

Eigenschaften

  • Befestigungssystem bestehend aus Spreizdübel mit Halteteller (62 mm) und Schraube mit farbigen Spezialkopf
  • optimale Spreizzone in bewährter 3Teilung für hohe Sicherheit in vielen Untergründen
  • durch einen speziellen Dübelschaft ist das oberflächenbündige Setzen des Dübeltellers in den Dämmstoff möglich
  • die weiterentwickelte Spezialkopfabdichtung verhindert ungewollte Wärmeverluste und bildet einen zuverlässigen Korrosionsschutz für die Schraube
  • durch die mörtelgriffige Oberfläche eignet sich der Halteteller optimal als Putzträger
  • vormontierte Befestigungseinheiten reduzieren den Montageaufwand
  • Europäisch Technische Zulassung (ETA-08/0314) als Mehrfachbefestigung zur Verankerung von verklebten Wärmedämmverbundsystemen nach ETAG 004
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0314

Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • alte Putze sind kein Tragfähiger Untergrund
