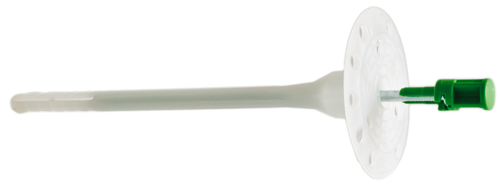

Thermoschlagdübel mit Stahlnagel TSD

Dämmstoffbefestigung


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer 36316

Technische Daten

Bezeichnung ø x L Farbe Spezialkopf Dämmstärke Neubau
TSD 8 x 80 8 x 80 rot 30
TSD 8 x 100 8 x 100 beige 50
TSD 8 x 120 8 x 120 gelb 70
TSD 8 x 140 8 x 140 grün 90
TSD 8 x 160 8 x 160 weiß 110
TSD 8 x 180 8 x 180 orange 130
TSD 8 x 200 8 x 200 braun 150
TSD 8 x 220 8 x 220 blau 170
TSD 8 x 240 8 x 240 rot 190
TSD 8 x 260 8 x 260 grün 210
TSD 8 x 280 8 x 280 weiß 230
TSD 8 x 300 8 x 300 grau 250
  • TSD - Thermoschlagdübel mit Stahlnagel
  • Dübeldurchmesser : 8 mm
  • Durchmesser Halteteller : 62 mm
  • galvanisch verzinkter Stahlnagel mit Kunststoff-Spezialkopf
  • min. Verankerungstiefe : 40 mm (Bohrloch)
  • min. Bohrtiefe : Dämmung + Putz/Kleber (Neubau +10 mm, Altbau +20 mm) + Verankerungstiefe 40 mm + 10 mm Zugabe



Eignung

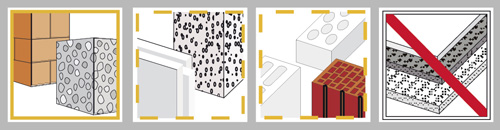

  • Geeignet für: Beton, Naturstein, Vollsteine, eingeschränkt für Lochsteine, Hohlblocksteine, Gasbetong
  • Zur Befestigung von: verschiedenen Dämmstoffen, auch als Putzträger (bei WDV-Systemen) geeignet


Eigenschaften

  • Befestigungssystem bestehend aus Spreizdübel mit Halteteller (62 mm) und Spreiznagel mit farbigen Spezialkopf
  • Spezialkopf verhindert ungewollte Wärmeverluste und bildet einen zusätzlichen Korrosionsschutz
  • durch die mörtelgriffige Oberfläche eignet sich der Halteteller optimal als Putzträger
  • vormontierte Befestigungseinheiten reduzieren den Montageaufwand
  • Europäisch Technische Zulassung (ETA-04/0030) als Mehrfachbefestigung zur Verankerung von verklebten Wärmedämmverbundsystemen nach ETAG 004
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-04/0030


Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • alte Putze sind kein Tragfähiger Untergrund
