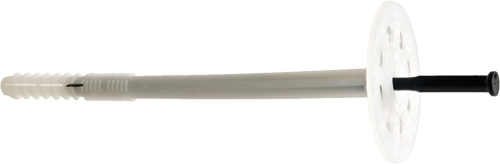

Dämmstoffhalter m. Kunststoffnagel DSH K

Dämmstofbefestigung


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-DSH-K

Technische Daten

Bezeichnung Dübellänge min. Bohrtiefe Dämmstärke Neubau Dämmstärke Altbau
DSH 10 x 90K     90 100 40 20
DSH 10 x 110K 110 120 60 40
DSH 10 x 130K 130 140 80 60
DSH 10 x 140K 140 150 90 70
DSH 10 x 150K 150 160 100 80
DSH 10 x 160K 160 170 110 90
DSH 10 x 170K 170 180 120 100
DSH 10 x 190K 190 200 140 120
DSH 10 x 210K 210 220 160 140
DSH 10 x 230K 230 240 180 160
DSH 10 x 250K 250 270 200 180
DSH 10 x 270K 270 290 220 200
DSH 10 x 290K 290 310 240 220
DSH 10 x 310K 310 330 260 240
  • DSH K - Dämmstoffhalter mit Kunststoffnagel
  • Dübeldurchmesser : 10 mm
  • Durchmesser Halteteller : 60 mm
  • Glasfaserverstärkter Kunststoffnagel
  • für Dämmstärken von-bis : 20 - 240 mm
  • min. Verankerungstiefe : 40 mm (Bohrloch)


Eignung

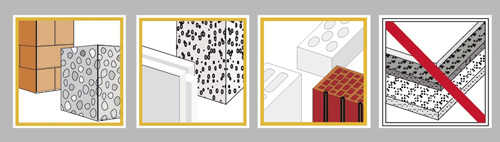

  • Geeignet für: Beton, Naturstein, Vollsteine, eingeschränkt für Lochsteine, Hohlblocksteine, Gasbetong
  • Zur Befestigung von: verschiedenen Dämmstoffen, auch als Putzträger (bei WDV-Systemen) geeignet


Eigenschaften

  • Befestigungssystem bestehend aus Spreizdübel mit Halteteller (60 mm) und Kunststoffnagel
  • die abbrechbare Spitze des Spreiznagels erleichtert das Einschlagen in sehr festen Untergründen
  • durch die mörtelgriffige Oberfläche eignet sich der Halter optimal als Putzträger
  • angeformte Rippen an Tellerunterseite und Schaft tragen zu einer wesentlichen Versteifung bei der Verarbeitung bei
  • eine Vorspreizoone verhinder ein Tieferrutschen ins Bohrloch
  • Europäisch Technische Zulassung (ETA-09/0184)
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-09/0184





Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen
  • alte Putze sind kein Tragfähiger Untergrund
  •
