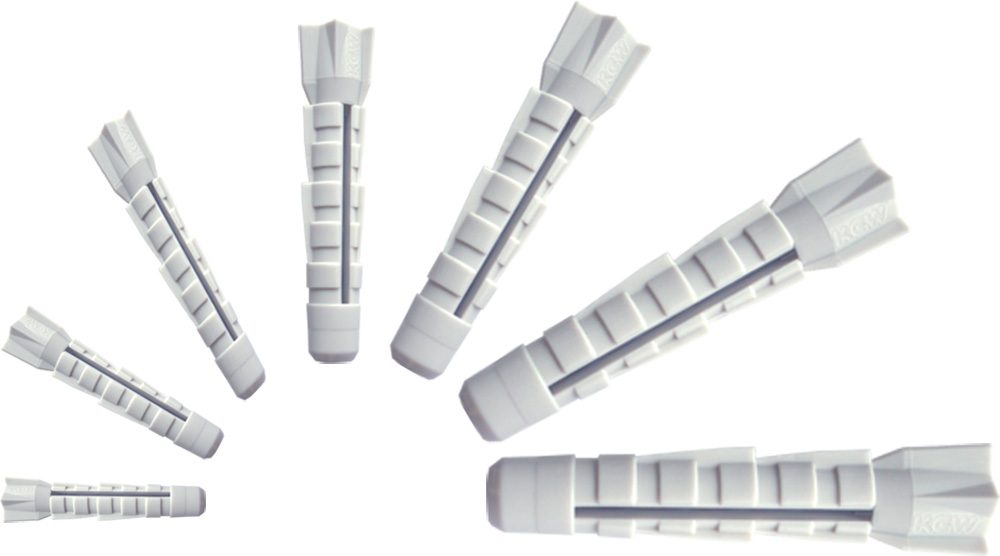

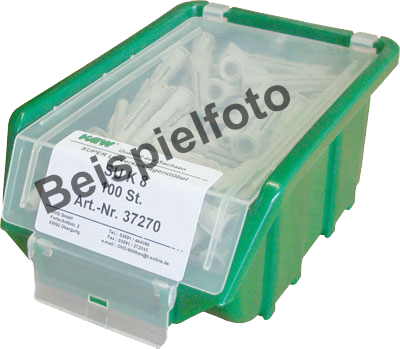

Super-Universal-Durchsteckdübel SU D in der Ecobox

NYLON Garantie


* inkl. ges. MwSt. zzgl. Versandkosten

Artikelnummer V-SU-D-Ecobox

Technische Daten

Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
SU D 5 5 30 40 3,0 - 4,0
SU D 6 6 35 45 4,0 - 5,0
SU D 6L 6 50 60 4,0 - 5,0
SU D 8 8 50 60 5,0 - 6,0
SU D 10 10 60 75 7,0 - 8,0
SU D 12 12 71 85 8,0 - 10,0
SU D 14 14 75 90 10,0 - 12,0





Eignung


  • Geeignet für: Beton- und Mauerwerksbaustoffe, Loch- und Hohlkammersteine, Platten und Tafeln
  • Zur Befestigung von: allen Gegenständen, die mit Holz- und Spanplattenschrauben befestigt werden können


Eigenschaften

  • universeller Einsatz in fast allen Baustoffen
  • besondere Eignung für Gipskarton, da verknotet
  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • Verknotung beim Einsatz in Hohlbaustoffen
  • spreizdruckfreier Dübelschaft verhindert das Abplatzen von Putz oder Fliesen





Verarbeitungshinweise

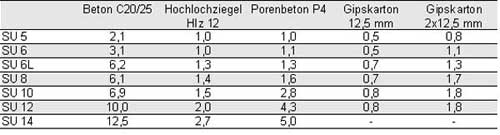

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • der größtmögliche Schraubendurchmesser verwendet wird
  • die min. Schraubenlänge eingehalten wird (Dübellänge + Stärke von Putz, Fliese etc. + Befestigungsstärke + 1xSchraubendurchmesser = min. Schraubenlänge)
  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen

Es wird empfohlen, bei Gasbeton 1 mm kleiner sowie bei Leicht-, Hohl- und Lochbaustoffen im Drehgang zu bohren. In Gipskarton mit Metall- oder Holzbohrern bohren.
Haken- und Ösenschrauben müssen bei der Verankerung mit Universaldübeln in Hohlbaustoffen und Platten oder Tafeln unbedingt einen Bund haben, damit die Verknotung realisiert werden kann.

Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
SU D 5 5 30 40 3,0 - 4,0
SU D 6 6 35 45 4,0 - 5,0
SU D 6L 6 50 60 4,0 - 5,0
SU D 8 8 50 60 5,0 - 6,0
SU D 10 10 60 75 7,0 - 8,0
SU D 12 12 71 85 8,0 - 10,0
SU D 14 14 75 90 10,0 - 12,0
