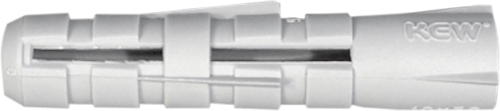

Durchsteckdübel DSD S ø 5 - 16 mm

DSD Super ø 5-16 mm


3,50 EUR
Inhalt 10 Stück
* inkl. ges. MwSt. zzgl. Versandkosten
Menge:

Lieferfrist 1-3 Tage

Artikelnummer 38641

Technische Daten

Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
DSD S 5 5 25 35 2,5 - 4,0
DSD S 6 6 30 40 3,4 - 5,0
DSD S 7 7 35 45 4,0 - 5,5
DSD S 8 8 40 50 4,5 - 6,0
DSD S 10 10 50 65 6,0 - 8,0
DSD S 12 12 60 75 8,0 - 10,0
DSD S 14 14 70 85 10,0 - 12,0

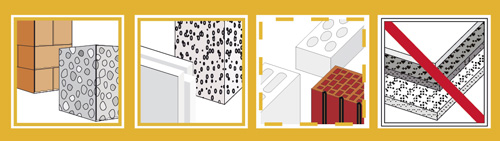

Eignung

  • Geeignet für: alle Beton- und Mauerwerkstoffe, eingeschränkt für Lochbaustoffe
  • Zur Befestigung von: allen Gegenständen, die mit Holz- und Spanplattenschrauben befestigt werden können

Eigenschaften

  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • schneller Montage und hohe Auszugswerte
  • Halte- und Drehsicherungskeile garantieren gute Verdrehsicherung
  • optimales Spreizverhalten sowohl in festen als auch in weichen Baustoffen oder Hohl- und Lochsteinen
  • Durchgangsöffnung in der Dübelspitze erleichtert das Durchschrauben

Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • der größtmögliche Schraubendurchmesser verwendet wird
  • die min. Schraubenlänge eingehalten wird (Dübellänge + Stärke von Putz, Fliese etc. + Befestigungsstärke + 1xSchraubendurchmesser = min. Schraubenlänge)
  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen

Es wird empfohlen, bei Gasbeton 1 mm kleiner sowie bei Leicht-, Hohl- und Lochbaustoffen im Drehgang zu bohren.

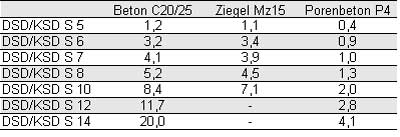

Auszugswerte in kN

Die angegebenen Werte sind Bruchkräfte. Sie gelten für allgemeine Befestigungen und voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Tragfähigkeitsmindernd wirken nicht berücksichtigter Putz, Isolierung oder nichttragendes Mauerwerk, sowie zu nahes Setzen der Dübel an Mauerfugen oder -kanten. Ein entsprechenden Sicherheitsbeiwert ist zu beachten.


Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
DSD S 5 5 25 35 2,5 - 4,0
DSD S 6 6 30 40 3,4 - 5,0
DSD S 7 7 35 45 4,0 - 5,5
DSD S 8 8 40 50 4,5 - 6,0
DSD S 10 10 50 65 6,0 - 8,0
DSD S 12 12 60 75 8,0 - 10,0
DSD S 14 14 70 85 10,0 - 12,0



Art.-ID 6049
Zustand Neu
Altersfreigabe Ohne Altersbeschränkung
Hersteller KEW
Herstellungsland Deutschland
Inhalt 10 Stück
Gewicht 350 g
Netto-Gewicht 300 g
