Technische Daten

Dübeldurchmesser : 16 mm
Dübellänge : 118 mm
Material: nichtrostender Stahl, A4
Zulassung : ETA-01/0003, Option 4 für gerissenen Beton
max. Befestigungsstärke : 5 mm
min. Bohrtiefe : 105 mm
Verankerungstiefe : 85 mm
Gewinde x Läge : 16x53 mm
Schlüsselweite : 24
Unterlegscheibe : 3,0x30 mm
Anzahl Dübel : 1 Stück

Eignung

Zugelassen für: gerissenen und ungerissenen Beton C 20/25 bis C 50/60
Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge.
Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc.

Eigenschaften/Montage

Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage
hohe Tragfähigkeit bei kleinen Achs- und Randabständen
vielseitiger Einsatz für Mittel- und Schwerlastanwendungen

Zulässige Lasten

Zulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 85 mm.

gerissener Beton >= C20/25 - C50/60 = 7,6 kN
ungerissener Beton >= C20725 - C50/60 = 11,9 kN
max. Drehmoment = 120 Nm
min. Achsabstand = 185 mm
min. Randabstand = 95 mm
auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0173

Art.-ID	2096
Zustand	Neu
Altersfreigabe	Ohne Altersbeschränkung
Hersteller	KEW
Herstellungsland	Deutschland
Inhalt	1 Stück
Gewicht	200 g

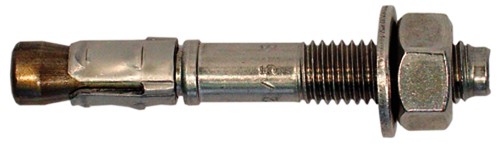

Bolzenanker S-KAH 16/5 A4 - 1 St. (VE=10)
