Technische Daten

Dübeldurchmesser : 12 mm
Dübellänge : 108 mm
Material: nichtrostender Stahl, A4
Zulassung : ETA-01/0003, Option 4 für gerissenen Beton
max. Befestigungsstärke : 20 mm
min. Bohrtiefe : 80 mm
Verankerungstiefe : 70 mm
Gewinde x Läge : 12x50 mm
Schlüsselweite : 19
Unterlegscheibe : 2,5x24 mm
Anzahl Dübel : 1 Stück

Eignung

Zugelassen für: gerissenen und ungerissenen Beton C 20/25 bis C 50/60
Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge.
Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc.

Eigenschaften/Montage

Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage
hohe Tragfähigkeit bei kleinen Achs- und Randabständen
vielseitiger Einsatz für Mittel- und Schwerlastanwendungen

Zulässige Lasten

Zulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 70 mm.

gerissener Beton >= C20/25 - C50/60 = 4,8 kN
ungerissener Beton >= C20725 - C50/60 = 6,3 kN
max. Drehmoment = 54 Nm
min. Achsabstand = 150 mm
min. Randabstand = 65 mm
auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0173

Art.-ID	2093
Zustand	Neu
Altersfreigabe	Ohne Altersbeschränkung
Hersteller	KEW
Herstellungsland	Deutschland
Inhalt	1 Stück
Gewicht	200 g

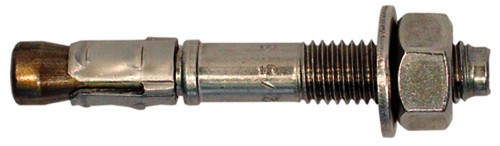

Bolzenanker S-KAH 12/20 A4 - 1 St. (VE=25)
