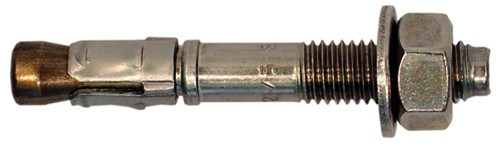

Bolzenanker S-KAH 10/10 A4 - 1 St. (VE=50)

Technische Daten

• Dübeldurchmesser : 10 mm
• Dübellänge : 82 mm
• Material: nichtrostender Stahl, A4
• Zulassung : ETA-01/0003, Option 4 für gerissenen Beton
• max. Befestigungsstärke : 10 mm
• min. Bohrtiefe : 70 mm
• Verankerungstiefe : 60 mm
• Gewinde x Läge : 10x34 mm
• Schlüsselweite : 17
• Unterlegscheibe : 2,0x20 mm
• Anzahl Dübel : 1 Stück

Eignung

• Zugelassen für: gerissenen und ungerissenen Beton C 20/25 bis C 50/60
• Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge.
• Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc.

Eigenschaften/Montage

• Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage
• hohe Tragfähigkeit bei kleinen Achs- und Randabständen
• vielseitiger Einsatz für Mittel- und Schwerlastanwendungen

Zulässige Lasten

Zulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 60 mm.

• gerissener Beton >= C20/25 - C50/60 = 3,0 kN
• ungerissener Beton >= C20725 - C50/60 = 3,6 kN
• max. Drehmoment = 35 Nm
• min. Achsabstand = 120 mm
• min. Randabstand = 55 mm
• auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0173
