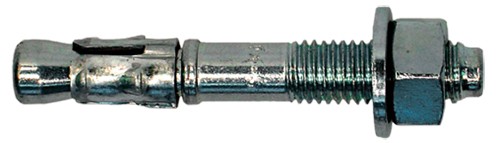

Bolzenanker S-KA 12/65 - 1 St. (VE=20)

Artikelnummer
36817/1
Hersteller
KEW
Inhalt
1 Stück

1,50

inkl. 19 % MwSt. zzgl. Versandkosten


Lieferfrist 3-5 Tage


Technische Daten

  • Dübeldurchmesser : 12 mm
  • Dübellänge : 163 mm
  • Material: Stahl, galvanisch verzinkt
  • Zulassung : ETA-08/0173, Option 1 für gerissenen Beton
  • max. Befestigungsstärke : 65 mm
  • min. Bohrtiefe : 90 mm
  • Verankerungstiefe : 70 mm
  • Gewinde x Läge : 12x113 mm
  • Schlüsselweite : 19
  • Unterlegscheibe : 2,5x24 mm
  • Anzahl Dübel : 1 Stück





Eignung

  • Zugelassen für: gerissenen und ungerissenen Beton C 20/25 bis C 50/60
  • Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge.
  • Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc.







Eigenschaften/Montage

  • Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage
  • hohe Tragfähigkeit bei kleinen Achs- und Randabständen
  • vielseitiger Einsatz für Mittel- und Schwerlastanwendungen







Zulässige Lasten

Zulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 70 mm.

  • gerissener Beton >= C20/25 - C50/60 = 4,8 kN
  • ungerissener Beton >= C20725 - C50/60 = 7,9 kN
  • max. Drehmoment = 50 Nm
  • min. Achsabstand = 60 mm
  • min. Randabstand = 55 mm
  • auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-08/0173

Technische Daten

  • Dübeldurchmesser : 12 mm
  • Dübellänge : 163 mm
  • Material: Stahl, galvanisch verzinkt
  • Zulassung : ETA-08/0173, Option 1 für gerissenen Beton
  • max. Befestigungsstärke : 65 mm
  • min. Bohrtiefe : 90 mm
  • Verankerungstiefe : 70 mm
  • Gewinde x Läge : 12x113 mm
  • Schlüsselweite : 19
  • Unterlegscheibe : 2,5x24 mm
  • Anzahl Dübel : 1 Stück
