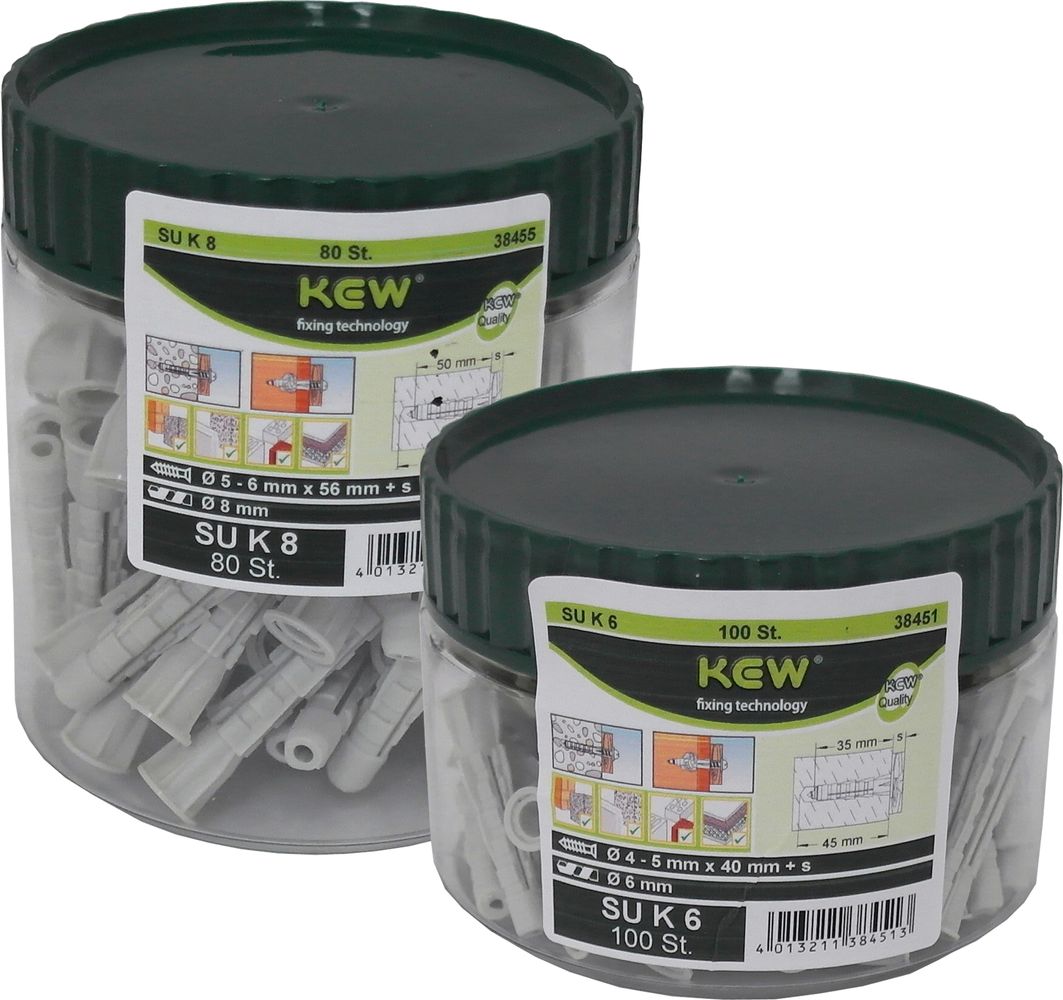

Super-Universal-Kragendübel SU K ø5 - 12 mm in der praktischen Runddose

SU K - Super ø5 - 12 mm - in verschraubbaren Runddose

Artikelnummer
38457
Hersteller
KEW
Inhalt
1 Dose
ø x Länge / VE

12,00

inkl. 19 % MwSt. zzgl. Versandkosten


Sie haben noch keine Variante gewählt.


Technische Daten

Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
SU K 5 5 31 40 3,0 - 4,0
SU K 6 6 36 45 4,0 - 5,0
SU K 6L 6 51 60 4,0 - 5,0
SU K 8 8 51 60 5,0 - 6,0
SU K 10 10 61 75 7,0 - 8,0
SU K 12 12 72 85 8,0 - 10,0


Eignung


  • Geeignet für: Beton- und Mauerwerksbaustoffe, Loch- und Hohlkammersteine, Platten und Tafeln
  • Zur Befestigung von: allen Gegenständen, die mit Holz- und Spanplattenschrauben befestigt werden können







Eigenschaften



  • universeller Einsatz in fast allen Baustoffen
  • Kragen verhindert das Hineinrutschen in die Bohrung
  • besondere Eignung für Gipskarton, da verknotet
  • bewährte 3Teilung des Spreizteils für eine optimale, zentrische Schraubenführung
  • Verknotung beim Einsatz in Hohlbaustoffen
  • spreizdruckfreier Dübelschaft verhindert das Abplatzen von Putz oder Fliesen





Verarbeitungshinweise

Die maximale Tragfähigkeit kann nur erreicht werden wenn:

  • der größtmögliche Schraubendurchmesser verwendet wird
  • die min. Schraubenlänge eingehalten wird (Dübellänge + Stärke von Putz, Fliese etc. + Befestigungsstärke + 1xSchraubendurchmesser = min. Schraubenlänge)
  • das Bohloch gereinigt wird (ausbürsten oder ausblasen)
  • die Bohrlochabmessungen den Herstellerangaben entsprechen

Es wird empfohlen, bei Gasbeton 1 mm kleiner sowie bei Leicht-, Hohl- und Lochbaustoffen im Drehgang zu bohren. In Gipskarton mit Metall- oder Holzbohrern bohren.
Haken- und Ösenschrauben müssen bei der Verankerung mit Universaldübeln in Hohlbaustoffen und Platten oder Tafeln unbedingt einen Bund haben, damit die Verknotung realisiert werden kann.








Auszugswerte in kN







Die angegebenen Werte sind Bruchkräfte. Sie gelten für allgemeine Befestigungen und voll gewährleistete Tragfähigkeit des aufgeführten Verankerungsgrundes. Tragfähigkeitsmindernd wirken nicht berücksichtigter Putz, Isolierung oder nichttragendes Mauerwerk, sowie zu nahes Setzen der Dübel an Mauerfugen oder -kanten. Ein entsprechenden Sicherheitsbeiwert ist zu beachten.

Technische Daten

Bezeichnung    ø     Länge Bohrtiefe ø Schrauben
SU K 5 5 31 40 3,0 - 4,0
SU K 6 6 36 45 4,0 - 5,0
SU K 6L 6 51 60 4,0 - 5,0
SU K 8 8 51 60 5,0 - 6,0
SU K 10 10 61 75 7,0 - 8,0
SU K 12 12 72 85 8,0 - 10,0
